Como fazer levantamento topográfico para construção civil em 2026: guia completo

Introdução ao levantamento topográfico para construção civil

Levantamento topográfico é o processo de medir e representar graficamente as características físicas de um terreno, incluindo suas dimensões, relevo, e elementos naturais ou artificiais. Na construção civil, essa etapa é fundamental para garantir que o projeto seja executado com precisão, evitando erros que podem gerar custos extras ou riscos estruturais.

A importância do levantamento topográfico está na obtenção de informações precisas sobre o terreno, como altimetria, declividades e limites, que influenciam diretamente no planejamento e na execução da obra. Sem esses dados, o projeto pode sofrer alterações durante a construção, causando atrasos e desperdício de materiais. Além disso, o levantamento auxilia na definição dos pontos de referência para fundações, acessos e instalações, promovendo maior segurança e eficiência no canteiro de obras.

Principais tipos de levantamento topográfico

Existem três tipos principais de levantamento topográfico que são usados na construção civil: planimétrico, altimétrico e planialtimétrico. O levantamento planimétrico foca nas coordenadas horizontais do terreno, ou seja, mede distâncias e ângulos para definir a planta do terreno em um plano bidimensional.

Já o levantamento altimétrico registra as variações de altura e relevo, fornecendo informações sobre elevações, depressões e inclinações do terreno. Esse tipo é essencial para obras que exigem análise do desnível, como estradas e fundações.

O levantamento planialtimétrico combina ambos, capturando dados horizontais e verticais para criar uma representação tridimensional do terreno. Esse levantamento é o mais completo e utilizado em projetos de construção civil, pois permite um entendimento detalhado da topografia para o desenvolvimento do projeto arquitetônico e estrutural.

Equipamentos e tecnologias para levantamento topográfico

Para realizar um levantamento topográfico preciso, são utilizados diversos equipamentos que facilitam a coleta e o processamento dos dados. A estação total é um dos principais instrumentos, pois combina um teodolito eletrônico com um distanciômetro, permitindo medir ângulos e distâncias com alta precisão.

O nível óptico é usado para medir desníveis e garantir a correta altimetria do terreno, sendo importante para o levantamento altimétrico. Outra tecnologia amplamente utilizada é o GPS e GNSS, que possibilitam a coleta rápida de coordenadas geográficas com precisão centimétrica, especialmente útil em grandes áreas.

Nos últimos anos, drones equipados com câmeras e sensores para fotogrametria têm ganhado destaque, pois permitem mapear áreas extensas de forma rápida e detalhada, além de possibilitar imagens aéreas para análise visual do terreno. Para saber mais sobre essa tecnologia, vale conferir serviços especializados como Foto-e-video-drone-sp-ki5hg25.

Passo a passo: como fazer levantamento topográfico para construção civil

Nelson Axigoth / Pexels

O levantamento topográfico começa com o planejamento e preparação, onde são definidos os objetivos, a área de estudo e os equipamentos necessários. Em seguida, realiza-se o reconhecimento do terreno para identificar pontos de referência, obstáculos e condições do local.

A coleta de dados no campo é feita utilizando os equipamentos adequados, medindo coordenadas, distâncias e altitudes conforme o tipo de levantamento escolhido. Após essa etapa, os dados são processados e analisados em softwares específicos que corrigem possíveis erros e permitem gerar modelos digitais do terreno.

Por fim, elabora-se a planta topográfica, que representa graficamente as informações coletadas, incluindo curvas de nível, pontos notáveis e limites do terreno. Essa planta é essencial para a equipe de engenharia e arquitetura, servindo como base para o desenvolvimento do projeto e execução da obra.

Normas e regulamentações aplicáveis

No Brasil, o levantamento topográfico para construção civil deve seguir normas técnicas estabelecidas pela ABNT (Associação Brasileira de Normas Técnicas). A principal norma é a NBR 13133, que define os procedimentos, métodos e precisão exigida para diferentes tipos de levantamento.

Além disso, é importante observar as regulamentações municipais e estaduais relacionadas ao licenciamento ambiental e urbanístico, que podem exigir a apresentação do levantamento topográfico para aprovação do projeto. O levantamento também deve estar acompanhado da documentação técnica adequada, como ART (Anotação de Responsabilidade Técnica), garantindo a responsabilidade profissional sobre os dados coletados.

Cumprir essas normas e regulamentos assegura que o levantamento seja aceito pelos órgãos públicos e contribui para a segurança jurídica da obra, evitando problemas futuros com desapropriações, invasões ou multas.

Erros comuns e como evitá-los no levantamento topográfico

Um dos erros mais frequentes no levantamento topográfico é a medição incorreta, causada por falta de calibração dos equipamentos ou condições climáticas adversas. Para evitar isso, é fundamental realizar a manutenção preventiva dos instrumentos e escolher horários com boa visibilidade e clima estável para as medições.

Falhas no planejamento também comprometem a qualidade do levantamento, como a escolha inadequada do tipo de levantamento ou a falta de reconhecimento prévio do terreno. Planejar detalhadamente e conhecer as características do local antes de iniciar o trabalho ajuda a minimizar esses problemas.

Problemas com equipamentos, como bateria descarregada ou falhas no software, podem atrasar o processo e gerar dados imprecisos. Ter equipamentos reservas e realizar backups frequentes dos dados coletados são práticas recomendadas para evitar contratempos.

Aplicações práticas do levantamento topográfico na construção civil

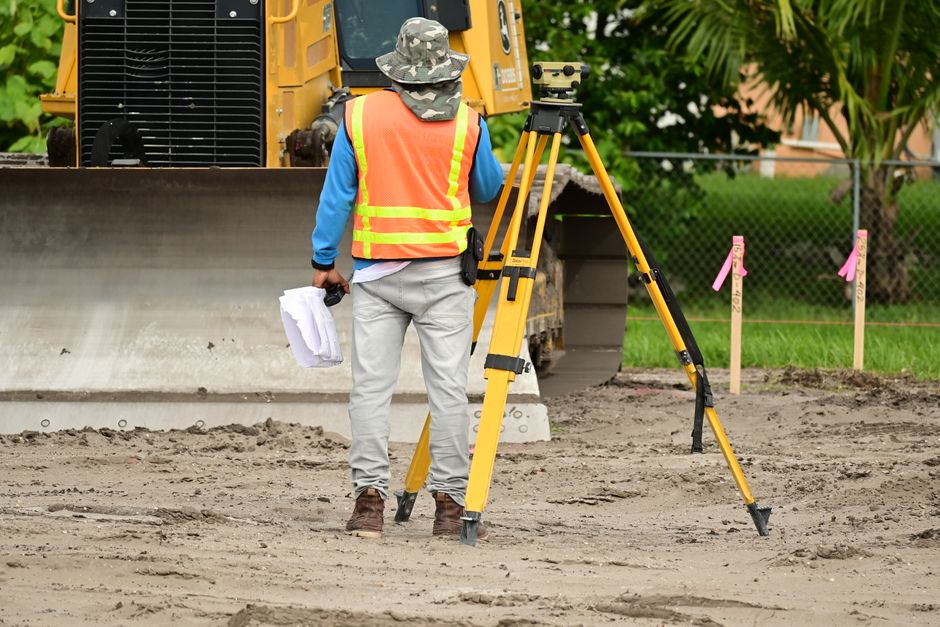

Nelson Axigoth / Pexels

O levantamento topográfico é essencial para definir os limites e a demarcação do terreno, garantindo que a obra seja realizada dentro da área legalmente permitida. Essa etapa evita conflitos com vizinhos e problemas legais futuros.

Na fase de projeto e execução das fundações, o levantamento fornece informações sobre o relevo e a composição do solo, permitindo a escolha adequada do tipo de fundação e a execução correta. Isso contribui para a estabilidade e segurança da construção.

Durante o andamento da obra, o levantamento topográfico é usado para controle e monitoramento, verificando se a construção está conforme o projeto e identificando possíveis deformações ou deslocamentos. Essa prática ajuda a evitar falhas estruturais e otimiza o uso dos recursos.

Tendências e inovações no levantamento topográfico para construção civil

A tecnologia tem revolucionado o levantamento topográfico, com o uso crescente de inteligência artificial (IA) e machine learning para processamento automático e análise dos dados coletados. Essas ferramentas permitem identificar padrões e detectar erros com maior rapidez e precisão.

A modelagem 3D e o BIM (Building Information Modeling) são tendências que facilitam a integração dos dados topográficos com o projeto arquitetônico e estrutural, promovendo uma visão mais completa e colaborativa da obra.

Outra inovação é o uso da realidade aumentada para sobrepor informações topográficas diretamente no campo, auxiliando os profissionais na visualização e tomada de decisões em tempo real. Essas tecnologias aumentam a eficiência, reduzem erros e melhoram a comunicação entre as equipes envolvidas.

Diferenciais pouco abordados

Um diferencial pouco explorado do levantamento topográfico é seu impacto na sustentabilidade da obra. Com dados precisos, é possível planejar cortes e aterros de forma otimizada, reduzindo o desperdício de materiais e o impacto ambiental.

A capacitação e certificação profissional dos topógrafos também são aspectos fundamentais para garantir a qualidade do levantamento. Profissionais treinados e certificados seguem melhores práticas e atualizações tecnológicas, aumentando a confiabilidade dos dados.

Além disso, a integração do levantamento topográfico com sistemas GIS (Geographic Information Systems) permite a análise espacial avançada, facilitando o planejamento urbano e ambiental. Essa integração é cada vez mais valorizada em grandes projetos, contribuindo para decisões mais estratégicas e sustentáveis.

FAQ - Perguntas frequentes sobre levantamento topográfico para construção civil

O que é levantamento topográfico e por que é importante na construção civil?

Levantamento topográfico é o processo de medir e mapear as características do terreno. É essencial para garantir a precisão do projeto, evitar erros e assegurar a segurança da obra.

Quais são os principais equipamentos usados no levantamento topográfico?

Os principais equipamentos incluem estação total, nível óptico, GPS/GNSS e drones com tecnologia de fotogrametria.

Qual a diferença entre levantamento planimétrico e altimétrico?

O levantamento planimétrico mede apenas as coordenadas horizontais do terreno, enquanto o altimétrico mede as variações de altura e relevo.

Como evitar erros comuns durante o levantamento topográfico?

Planejando adequadamente, calibrando equipamentos, realizando reconhecimento prévio do terreno e treinando a equipe para coleta precisa de dados.

Quais são as normas técnicas que regulam o levantamento topográfico no Brasil?

As normas da ABNT, especialmente a NBR 13133, regulam procedimentos e padrões para levantamento topográfico na construção civil.
